简介
行空板M10电机IO扩展板与M10电池扩展板的组合是专为行空板（UNIHIKER）M10在机器人控制、物联网终端、移动创客项目开发中遇到的无法移动供电、接口受限、动态难控制等难题，提供了便携式开发解决方案。
行空板M10电机IO扩展板集成双路直流电机驱动、红外收发、RGB 灯效交互，还通过引出金手指扩展出行空板 M10 的剩余 I/O 接口，使设备具备动态控制与多元交互能力。行空板M10电池扩展板配备 800mAh 电池，兼具长效续航与智能充放电保护功能；二者采用乐高兼容结构及即插即用设计，方便用户迅速搭建兼具动力、感知与创意的项目原型，实现供电与功能扩展的无缝衔接，同步提升开发效率与移动便携性。

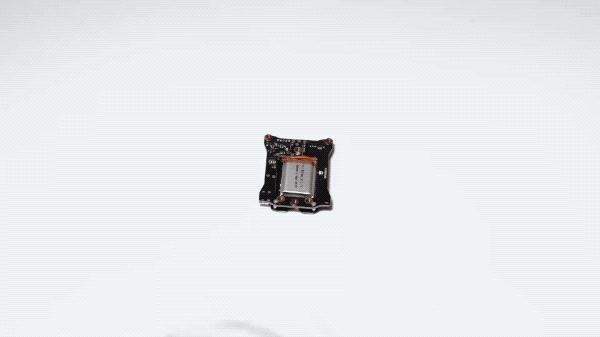

行空板M10扩展板组合安装步骤双路电机驱动，精准动力输出
- 独立控制两路直流电机，支持PWM无级调速与正反转调节，板载信号指示灯实时反馈运行状态，适配智能小车、机械臂等高精度控制场景。
- 通过P5/P8（M1）、P6/P16（M2）四路I/O口即可完成驱动，简化接线复杂度。
多元外设集成，扩展即连即用
- 板载红外收发模块（IR TX/RX），兼容主流遥控协议，支持红外避障或智能家居控制；
- 双WS2812 RGB灯珠可编程实现动态光效，增强人机交互视觉表现；
- 提供3路3Pin数字/模拟口、2路I2C接口（含5V大电流输出）及2路5V舵机接口，无缝兼容Gravity生态传感器。
开放接口生态，乐高结构兼容
- 金手指扩展板引出12+剩余I/O资源，支持多类型传感器与执行器灵活接入；
- 48mm×64mm乐高孔距设计，可直接拼装至LEGO Beam Frame组件，机械扩展无需额外改造。
行空板M10电机IO扩展板功能示意图长效续航，智能充放电管理
- 内置800mAh锂电池，搭配Type-C接口实现快速充电，支持边充边用；
- 四格LED电量指示灯精准显示剩余电量（20%以上逐级提示），充电状态通过双色指示灯清晰反馈，避免过充风险。
超薄设计，扩展供电两不误
- 9mm超薄机身结合隐藏式弹针设计，与M10安装后整机厚度仅增加6.6mm，轻量化无感负重；
- 提供双排母座供电接口（上正下负），可同步为外接传感器、舵机等设备输电。
即装即用，安全无忧
- 弹针触点直连行空板M10，零延迟供电，无需复杂接线；
- 多重安全防护设计，包括充电过热预警、防反接保护及电池健康管理提示。
行空板M10电池扩展板功能示意图安全须知
- 充电时确保通风，禁止覆盖发热部件
- 仅使用配套Type-C口充电，严禁非标电源
- 长期存放需定期补电至50%-80%电量
- 电机负载勿超1.2A/路，避免过载
注意：此组合套件不含行空板M10，需要单独购买M10搭配使用。
应用场景
- 移动机器人（避障小车、机械臂）
- 物联网便携终端（环境监测、智能遥控）
- STEM教育项目（可穿戴设备、互动艺术装置）
- 快速原型开发（结合Gravity生态传感器）
技术规格
行空板M10 电机IO扩展板（含金手指扩展板）
- 供电接口：
- I/O扩展排针：
- 3Pin：3路数字/模拟⼝，3.3V
- 4Pin I2C：1路3.3V，1路5V
- 电机接口：直流电机ph2.0接口x2
- 安装孔：M3x12 2颗
- 乐⾼孔：48mm*64mm孔距
- 板载元件：
- WS2812 RGB灯 x2
- 红外发射管 x1
- 红外接收管 x1
- 尺寸：90x57mm
- 重量：36g
行空板M10电池扩展板
- 供电接口： Type-C 5V
- 工作电压：3.3V
- 安装孔：M3x12 3颗
- 板载元件：
- 尺⼨：51.5x72.5mm
- 重量：33g

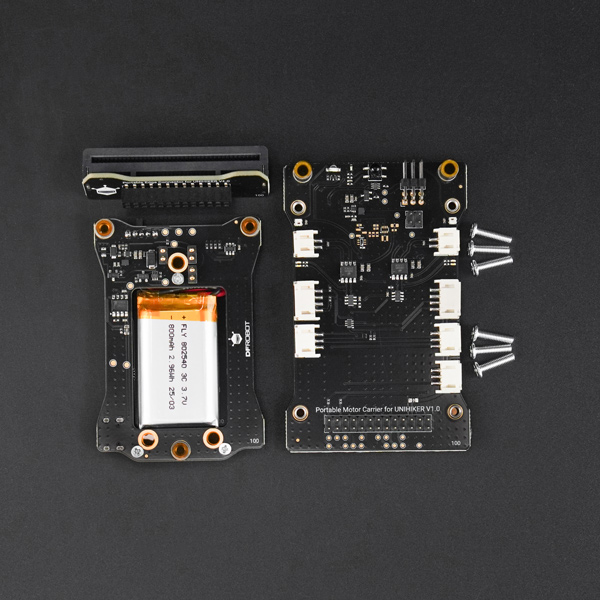

配送清单
- 行空板M10 IO扩展板 x1
- 金手指扩展板 x1
- M3*12螺丝包 x1
- 行空板M10-电池扩展板 x1
- M3*12螺丝包 x1
- 十字螺丝刀 x1
相关文档
- 行空板M10电机IO扩展板（含金手指扩展板）
- 行空板M10电池扩展板
