简介
JX-660T是一款高性能，低功耗，远距离的LoRa扩频跳频无线通讯模块，内部自动扩频计 算和前导CRC纠错处理，有着低功耗，抗干扰性强，灵敏度高，稳定性好的特点。
采用高性能M4内核的ARM处理器，大小数据包传输适应性好，纠错能力强的特点。模块具有空中唤醒，定时采集，防碰撞检测等功能，可实现低功耗星型组网，透明传输，实现串口无线收发替代有线传输的功能。可搭配上位机软件配置模块参数，也可通过HEX指令读写参数，操作简单，使用灵活方便。
注意：LoRa无线电模块已升级，以提高性能和效率。以前的版本（基于V1，SX127x）现在由当前的JX-660T（基于 V2，SX1262）

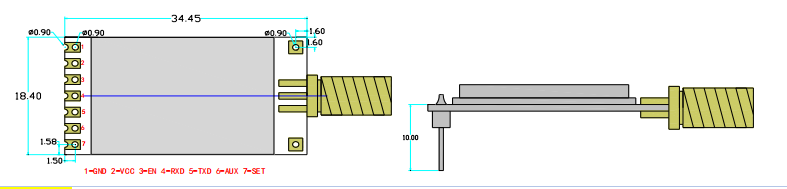

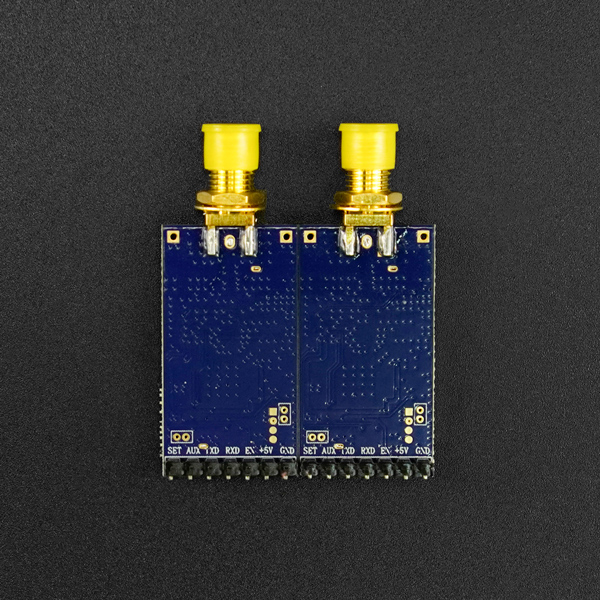

尺寸图管脚定义
No | 名称 | 定义 | 功能说明 |
| 1 | GND | 输入 | 电源地,与外设电源地相连 |
| 2 | VCC | 输入 | 电源VCC,2.1~5.5V |
| 3 | EN | 输入 | 模块休眠状态唤醒,低电平有效 |
| 4 | RX | 输入 | 3.3VTTL串口数据输入,接外部TXD |
| 5 | TX | 输出 | 3.3VTTL串口数据输出,接外部RXD |
| 6 | AUX | 输出 | 唤醒外设,低电平有效 |
| 7 | SET | 输入 | 快速通道模式,低电平有效 |
关键参数变更(YL-800N与JX-660T)
- Lora芯片升级：SX127X(原芯片SX127X)
- 发射功率：增加到22dBm(原来20dBm)
- 频率范围：850~930MHz(原来固定为868MHz)
- 接收灵敏度：-138dBm(原来为-148dBm)
- 睡眠电流： ≤2.0uA(原来 ≤3.9uA )
- 接收电流：≤12mA(原来≤15.2mA )
- 最大波特率：115200(原来最大57600)
功能特点
- 支持透传，中心，节点多种工作模式
- 新增SPF省电透传模式，可休眠
- 支持一对一，一对多数据传输
- 支持中心与节点的星型低功耗组网
- 支持定时唤醒，无线唤醒
- 支持串口升级固件
- 兼容与老款LoRa模块互连互通
技术规格
- 芯片：SX1262
- 调制方式：LoRaTM扩频
- 工作频率：850~930MHz
- 发射功率：22dBm(150mW/7级可调)
- 接收灵敏度：-138dBm
- 标准串口速率：1200bps-115200bps（默认9600bps）
- 接口校验：8E1/8O1/8N1（默认8N1）
- 工作电压：2.1-5.5V**
- 发射电流：≤125mA（发射功率22dBm）
- 接收电流：≤12mA
- 休眠模式： ≤2.0uA
- 客户端唤醒时间：即时唤醒
- 扩频因子：5-32/6-64/7-128/8-256/9-512/10-1024/11-2048/12-4096
- 信号带宽：125KHz/250KHz/500KHz
- 休眠时间： 0.25-25S
- 呼吸时间： 2ms，4ms，8ms，16ms，32ms，64ms
- 工作温度： -40-+85℃ （工业级别)
- 工作湿度：10%-90%相对湿度，无冷凝
注意：工作电压建议在3.3-5.5V下使用，在2.1-3.2V时，模块可正常运行，但射频功率会有一定的降低，影响 传输距离，故使用时请注意。
相关文档

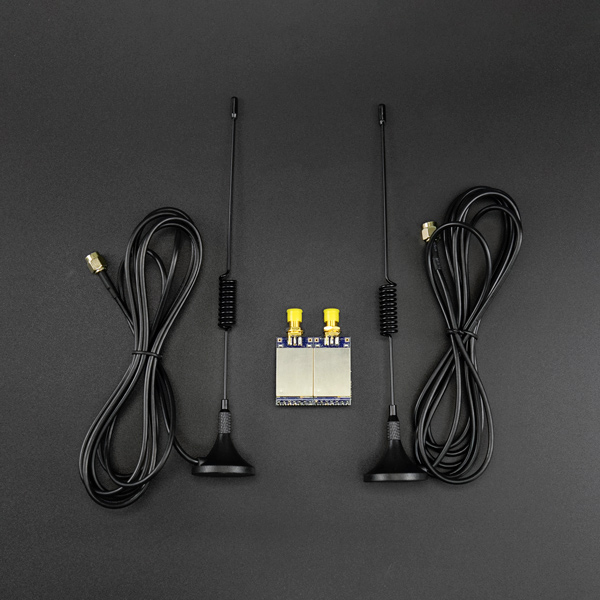

配送清单
- LoRa Radio Module-868MHZ x2

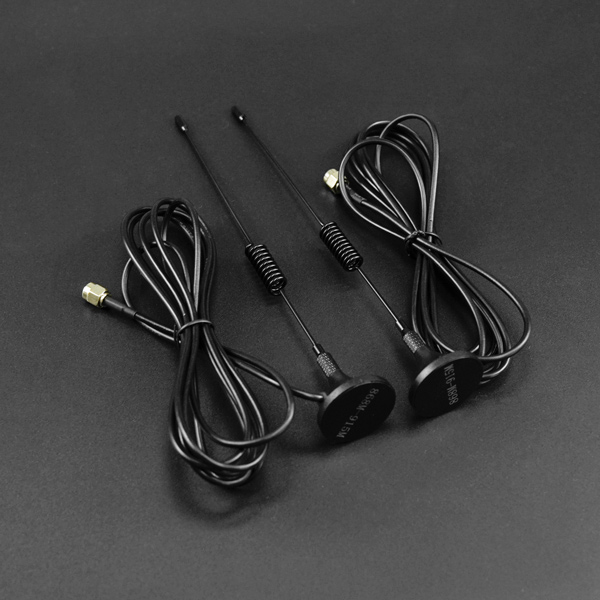

- 小吸盘天线 x2
