简介
EDGE101是一款基于ESP32内核、集成了 RS485、CAN 总线和以太网等基本通信接口。专为寻求强大的一体化解决方案的开发人员而设计，用于学习和部署基于流行的 ESP32 和 Arduino 平台的复杂物联网应用程序。具备工业通讯接口与工业级设计的IoT可编程控制器。
工业级扩展接口与灵活部署
ESP32及Arduino是开发者最喜爱的硬件和开发平台之一。它们具有优秀的性能和丰富的开源库。开发者基于ESP32做出了数以万计的创新IoT应用。但是，目前的ESP32大部分开发板都只具备基本的IO口功能，不具备RS485、CAN总线、以太网等实际部署的通讯功能。这导致了不论是学习还是应用，常见的ESP32开发板都有很大的功能缺失。
多功能扩展和轻松部署
EDGE101在坚实的金属壳体内设计了RS485、CAN总线、以太网、Wi-Fi、蓝牙、RTC等功能，且支持PCIe插槽扩展4G通讯功能，具备灵活与完善的物联网控制功能。同时，也具备11路ESP32的原生GPIO和3组I2C接口，能让你在一个设备上就完成IoT的学习与应用部署。
工业级可靠性和保护
市场上的ESP32开发板大都不具备相关的保护措施。这让很多的ESP32的开发板只能停留在桌上的测试层面，很难直接部署在IoT应用项目上。EDGE101按照工业标准设计，采用高质量的金属外壳保护，具备完善的隔离保护、防静电保护、防雷击保护、过压保护、反接保护等电路，9V-26V宽范围供电，且支持导轨和挂耳等多种安装方式。不论是部署在花园、房顶、车库、配电房等场所中均能稳定且灵活的胜任。
EDGE101具备详细的免费在线开发手册，从基本的IO控制、数据采集，到RS485、CAN总线通讯，到Wi-Fi、蓝牙、以太网、4G通讯，以及云服务器实例，均详细讲解。点击查看。

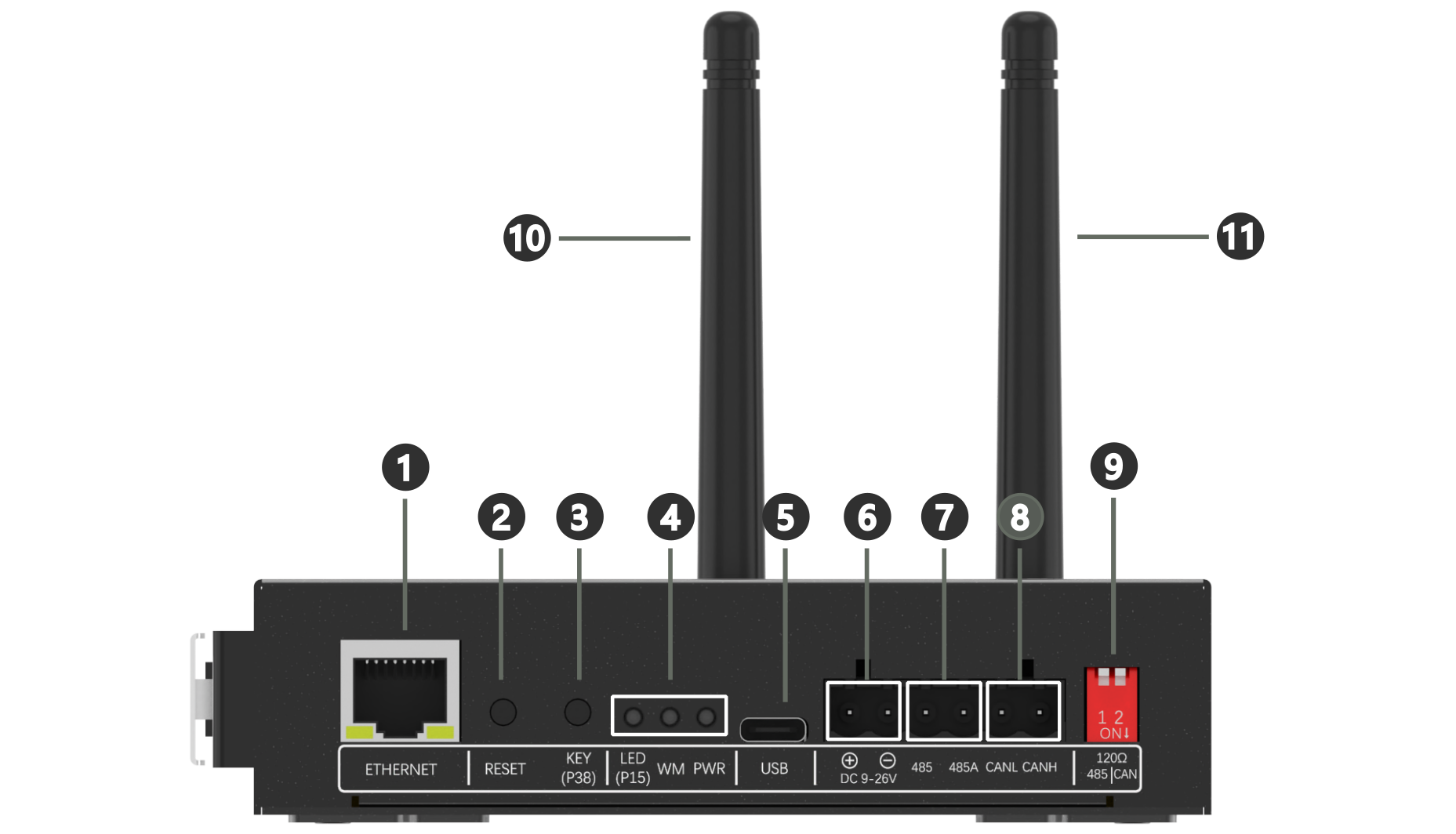

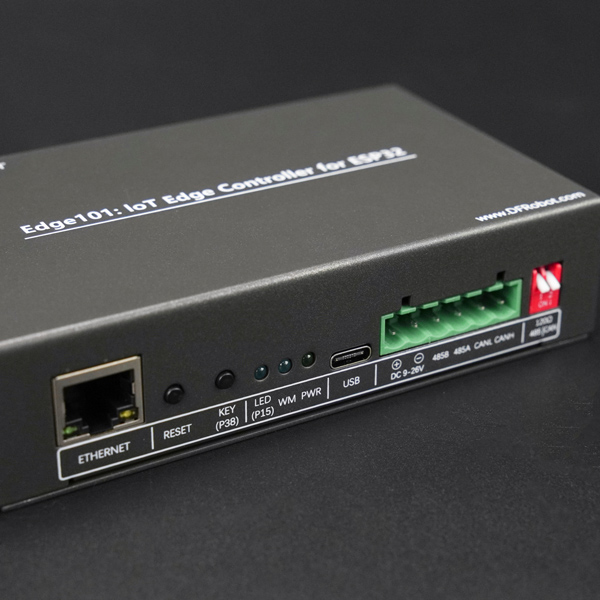

正面接口说明图No. | 项目 | 描述 |
| 1 | 以太网接口（RJ45） | 10/100Mbps |
| 2 | 复位按钮 | 按下复位 |
| 3 | 板载按钮 | 自定义按钮 |
| 4 | LED指示灯 | 自定义LED灯×1、无线通信LED灯×1、电源LED灯×1 |
| 5 | USB口 | Type-C |
| 6 | 外部供电输入接口 | DC 9 -26V |
| 7 | RS485接口 | 推荐波特率9600bps |115200bps |
| 8 | CAN-Bus接口 | 波特率最大支持1Mbps |
| 9 | 终端电阻 | 120Ω：RS485×1、CAN-Bus×1 |
| 10 | Wi-Fi天线 | 2.4G WiFi&蓝牙天线 |
| 11 | 外接天线 | 产品支持安装其他无线模块（出厂不包括），若是扩展4G模组，则该外接天线为4G 天线。 |

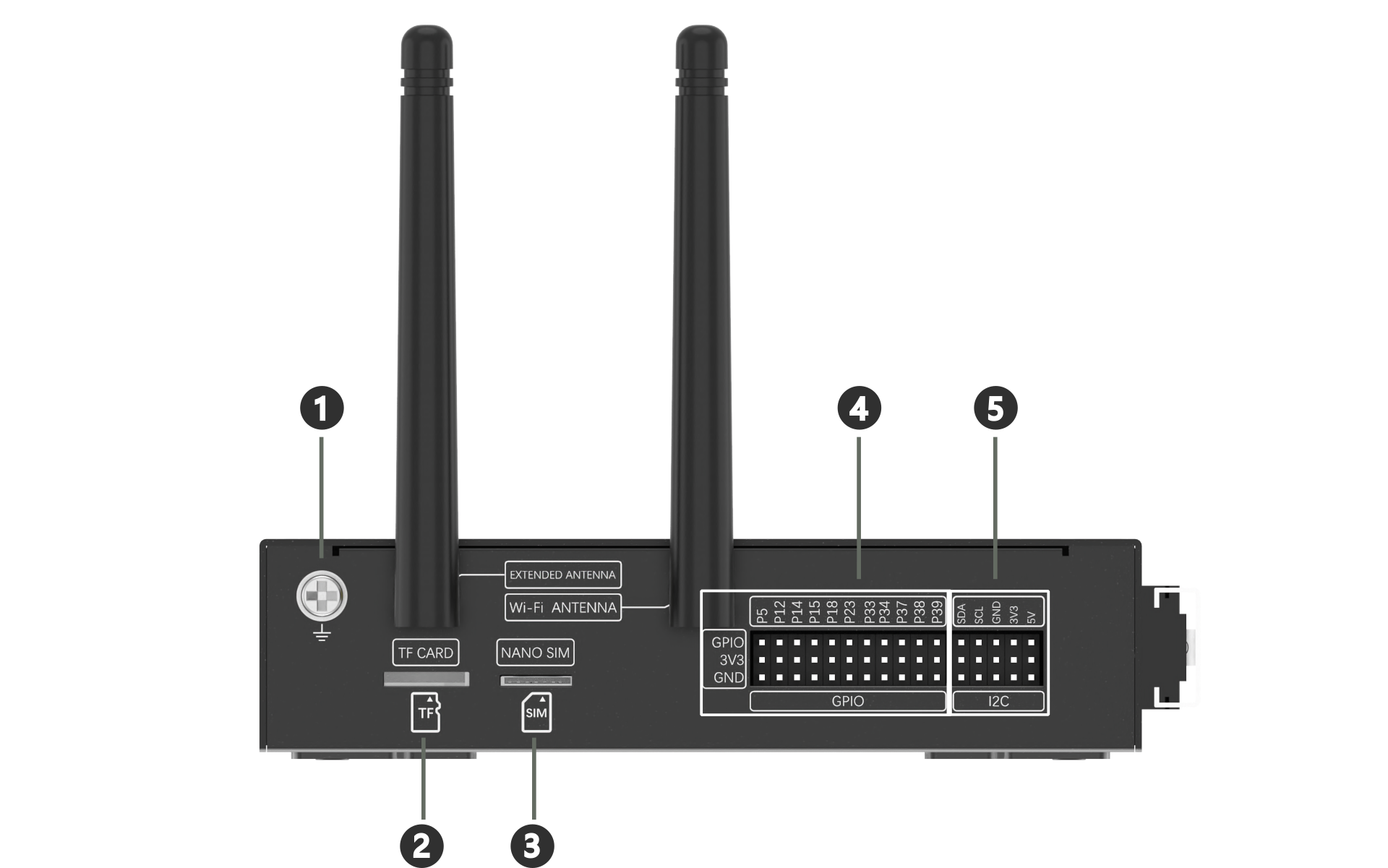

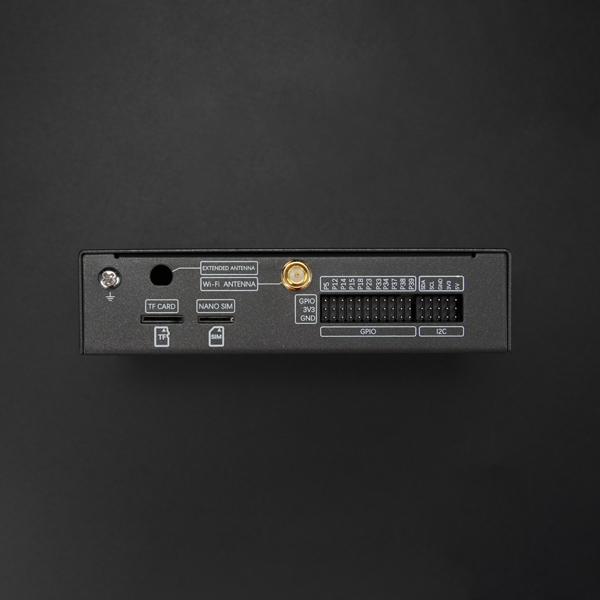

背面接口说明图
No. | 项目 | 描述 |
| 1 | 接地端子 | 接地处理 |
| 2 | SD 卡槽 | 最大支持 32 GB |
| 3 | SIM卡槽 | 支持Nano SIM |
| 4 | Gravity GPIO接口 | P5 P12 P14 P15 P18 P23 P33 P34 P37 P38 P39 （共11组） |
| 5 | Gravity I2C接口 | 3组（提供3V3|5V VCC） |
特性
- ESP32主控，240 MHz主频，支持Wi-Fi、蓝牙无线通讯。
- 工业级设计，具备完善的隔离保护、防静电保护、防雷击保护、过压保护、反接保护等电路。
- 金属外壳，有效防止人员误触或动物啃咬损坏。
- 带隔离保护的RS485接口。
- 带隔离保护的CAN总线接口。
- 11路ESP32的原生GPIO和3组I2C接口。
- 支持TF卡插槽，可本地储存数据。
- 内置PCle插槽以及nano SIM卡插槽，支持安装4G通讯板卡。

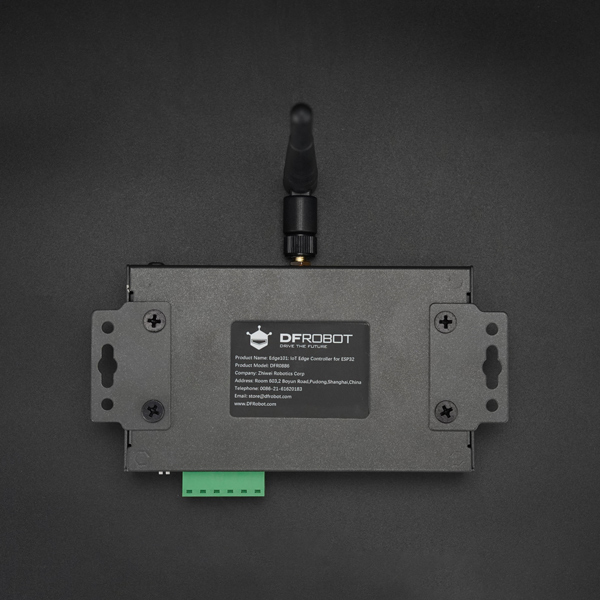

- 支持导轨安装、挂耳螺丝安装、平面安装、竖立安装等多种安装方式。
应用场景
- 户外环境数据采集
- 温室数据采集与自动化控制
- 仓库、基站、基坑等场景的水浸监测
- 小型自动化设备控制
- 机器人控制器
技术规格
- 基本参数
- 供电电压：9–26 V，或通过USB Type-C 5V 2A供电
- 静态功耗：50mA@电源端子 12.0V|100mA@USB 5.0V
- 工作温度范围：–20°C ~ +75°C

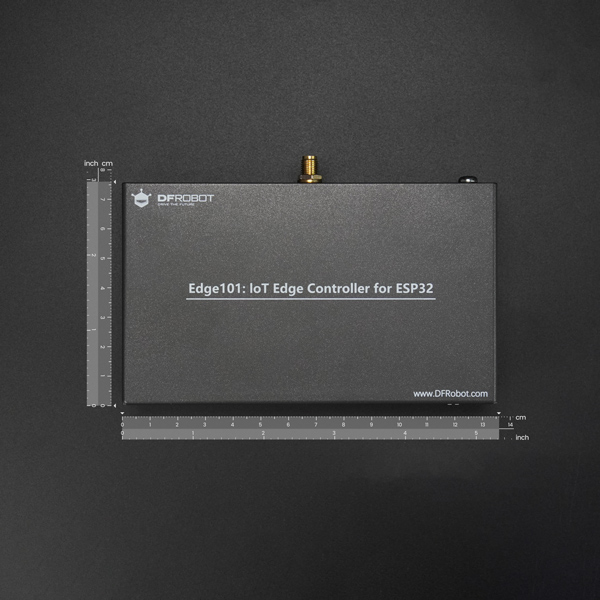

- 尺寸：128 mm × 76 mm × 31 mm
- 重量（整机）：335 g
- 性能参数
- 处理器：ESP32双核32位处理器，主频 240 MHz，运算能力高达 600 MIPS
- Flash：16MB
- RAM：520 KB SRAM，16KB RTC SRAM
- 2.4 GHz Wi-Fi 和蓝牙双模
- Wi-Fi 主要特性
- 802.11 b/g/n
- 802.11 n (2.4 GHz) 速度高达 150 Mbps
- 同时支持基础结构型网络 (Infrastructure BSS) Station 模式/SoftAP 模式/混杂模式
- 蓝牙主要特性
- 蓝牙4.2标准，包含传统蓝牙 (BR/EDR) 和低功耗蓝牙 (BLE)
- 输出功率高达 +12 dBm
- 接收器具有-94 dBm 的 BLE 接收灵敏度
- 可连接BLE Mesh网络中的节点，配合Wi-Fi可实现MESH网关。用于不能大范围部署Wi-Fi的场景，例如户外公共区域、厂区、矿井
- 外设接口
- 1路10/100 Mbps以太网接口，适合工业环境高可靠的通信
- 1路CAN总线，可连接工业CAN设备或汽车电子OBD设备
- 1路RS485总线用于连接工业RS485接口、Modbus等设备
- 1路PCIe尺寸模块插槽可扩展 4G、NB-IoT等通信模块
- 11个GPIO可扩展继电器、数字和模拟传感器等模块
- 3个I2C接口可连接传感器等设备
- 1个TF卡插槽，可用于通过TF卡进行程序升级
- 1个SIM卡插槽，支持nano SIM卡
- 1路复位按钮，1路板载按钮

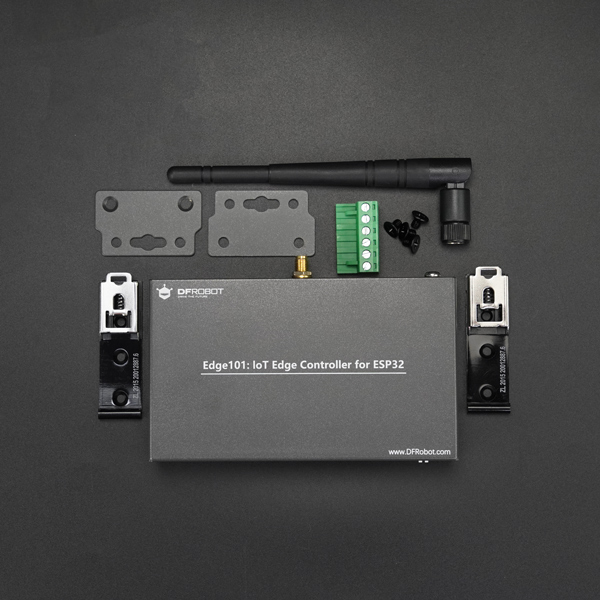

配送清单
- Edge101：物联网边缘控制器（ESP32） ×1
- 2.4G Wi-Fi增益胶棒天线 ×1
- 5.08接线柱插头-6P ×1
- 钣金通用挂耳 ×2
- DIN导轨卡扣 ×2
- M4圆头螺丝 ×4
- 合格证-保修卡 ×1
