简介
EDGE101是一款基于ESP32内核、具备工业通信接口与工业级设计的IoT可编程控制器。ESP32和Arduino是目前应用最广泛的开源开发平台之一。它们具有较高的运算性能和丰富的开源生态。开发者基于ESP32做出了数以万计的创新IoT应用。但是，目前的ESP32大部分开发板都只具备基本的IO口功能，不具备RS485、CAN总线、以太网、4G等实际部署的通信功能。因此，大多数 ESP32 开发板难以满足工业通信和现场部署的需求。
EDGE101在坚实的金属壳体内设计了RS485、CAN总线、以太网、Wi-Fi、蓝牙、RTC等功能，且出厂已配备4G CAT1通信模块，到手即可联网，具备灵活与完善的物联网控制功能。同时，也具备11路ESP32的原生GPIO和3组I2C接口，能让你在一个设备上就完成IoT的学习与应用部署。
市场上的ESP32开发板大都不具备相关的保护措施。这使得许多ESP32开发板只能停留在桌面测试阶段，很难直接部署在IoT应用项目上。EDGE101按照工业标准设计，采用高质量的金属外壳保护，具备完善的隔离保护、防静电保护、防雷击保护、过压保护、反接保护等电路，9V-26V宽范围供电，且支持导轨和挂耳等多种安装方式。不论是部署在花园、房顶、车库、配电房等场所中均可长期稳定运行。
此外，本产品符合欧盟 CE 要求，已完成 EMC、RF、LVD 等相关测试，符合欧盟境内流通销售合规要求。
EDGE101具备详细的免费在线开发教程，从基本的IO控制、数据采集，到RS485、CAN总线通信，到Wi-Fi、蓝牙、以太网、4G通信，以及云服务器实例，均详细讲解。以下是教程部分目录，供参考，更多内容请访问产品的WIKI教程：
- GPIO控制
- PWM输出
- ADC采集
- 串口通信
- I2C通信
- SPI通信
- TF卡存储及例程
- Timer 定时器
- 看门狗定时器
- CAN总线通信及例程
- RS485通信及例程
- Wi-Fi通信及例程
- 蓝牙通信及例程
- 以太网通信及例程
- 4G通信例程
- MQTT例程
产品特性
- ESP32主控，240 MHz主频，支持Wi-Fi、蓝牙无线通信。
- 带隔离保护的RS485接口。
- 带隔离保护的CAN总线接口。
- 带1路10/100Mbps的以太网接口。
- 内置 PCIe 插槽，出厂已安装4G CAT1模块，同时支持后续更换或扩展其它PCIe通信模块（如NB-IoT等）。

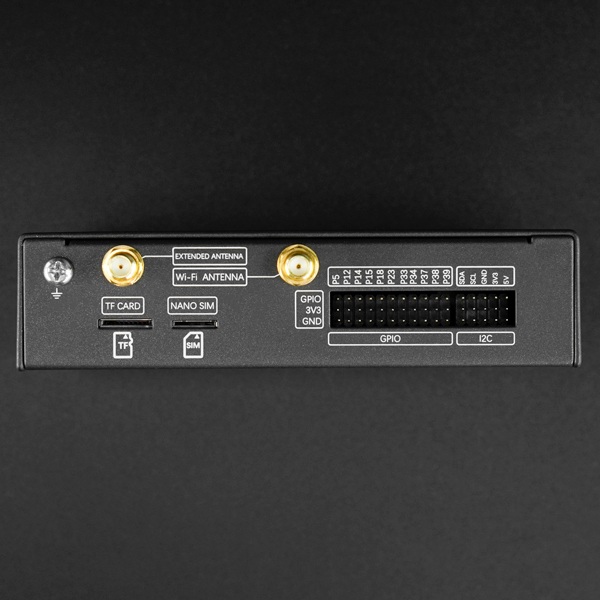

- 提供11路ESP32原生GPIO及3组I²C接口。
- 支持TF卡插槽，可本地存储数据。
- 支持 OTA 远程固件升级，可实现设备远程维护与更新。
- 工业级设计，具备完善的隔离保护、防静电保护、防雷击保护、过压保护、反接保护等电路。
- 符合欧盟 CE 要求，已完成 EMC、RF、LVD 等相关测试。
- 金属外壳，有效防止人员误触或动物啃咬损坏。
- 支持导轨安装、挂耳螺丝安装、平面安装、竖立安装等多种安装方式。
应用场景
- 户外环境数据采集
- 温室数据采集与自动化控制
- 仓库、基站、基坑等场景的水浸监测
- 小型自动化设备控制
- 机器人控制器
- PLC 数据采集
- MQTT 网关
- Modbus RTU 网关
技术规格
基本参数
- 供电电压：9–26 V，或通过USB Type-C 5V 2A供电
- 静态功耗：50mA@电源端子 12.0V|100mA@USB 5.0V
- 工作温度范围：–20°C ~ +75°C

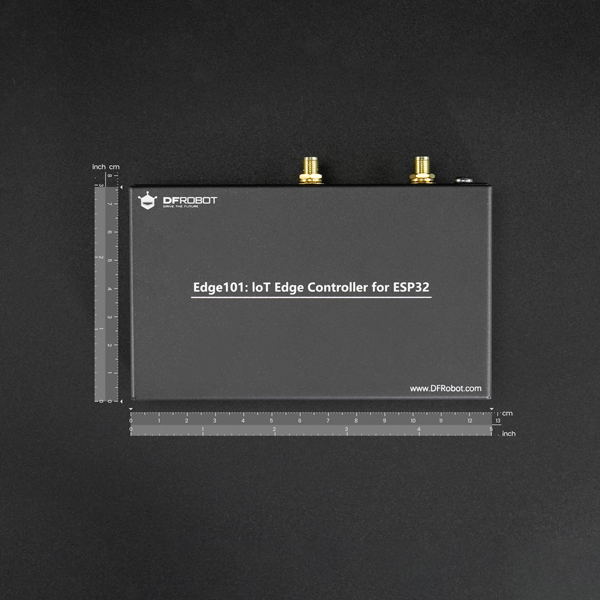

- 尺寸：128 mm × 76 mm × 31 mm
- 重量（整机）：335 g
性能参数
- 处理器：ESP32 双核 32 位处理器，主频 240 MHz，运算能力高达 600 MIPS
- Flash：16 MB
- RAM：520 KB SRAM，16 KB RTC SRAM
- 2.4 GHz Wi-Fi 和蓝牙双模
- Wi-Fi 主要特性
- IEEE 802.11 b/g/n（2.4 GHz）
- 最高 PHY 速率150 Mbps
- 支持 Station 模式/SoftAP 模式/混杂模式
- 蓝牙主要特性
- 蓝牙4.2标准，包含传统蓝牙 (BR/EDR) 和低功耗蓝牙 (BLE)
- 输出功率高达 +12 dBm
- 接收器具有-94 dBm 的 BLE 接收灵敏度
- 可连接BLE Mesh网络中的节点，配合Wi-Fi可实现Mesh网关。用于不能大范围部署Wi-Fi的场景，例如户外公共区域、厂区、矿井

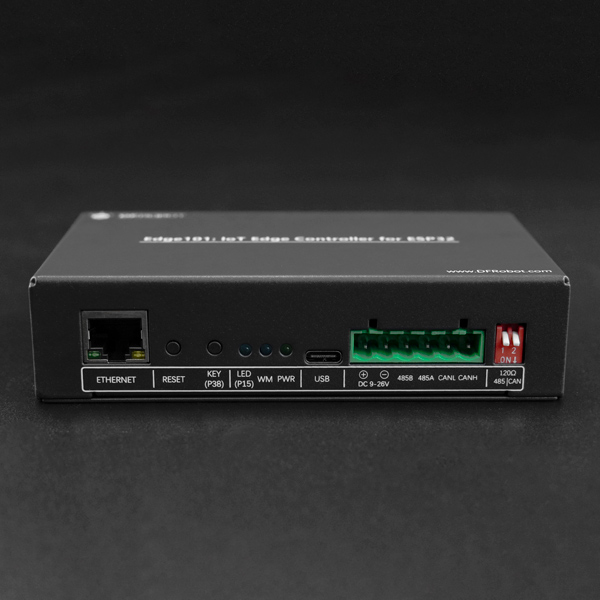

外设接口
- 1路10/100 Mbps以太网接口，适合工业环境高可靠的通信
- 1路CAN总线，可连接工业CAN设备或汽车电子OBD设备
- 1路RS485总线用于连接工业RS485接口、Modbus等设备
- 1路PCIe插槽已连接4G CAT1通信模块，可扩展 PCIe 接口通信模块（如 NB-IoT 等）
- 11个GPIO可扩展继电器、数字和模拟传感器等模块
- 3个I2C接口可连接传感器等设备
- 1个TF卡插槽，可用于通过TF卡进行程序升级
- 1个SIM卡插槽，支持nano SIM卡
- 1路复位按钮，1路板载按钮
documentstart
相关文档
documentsend

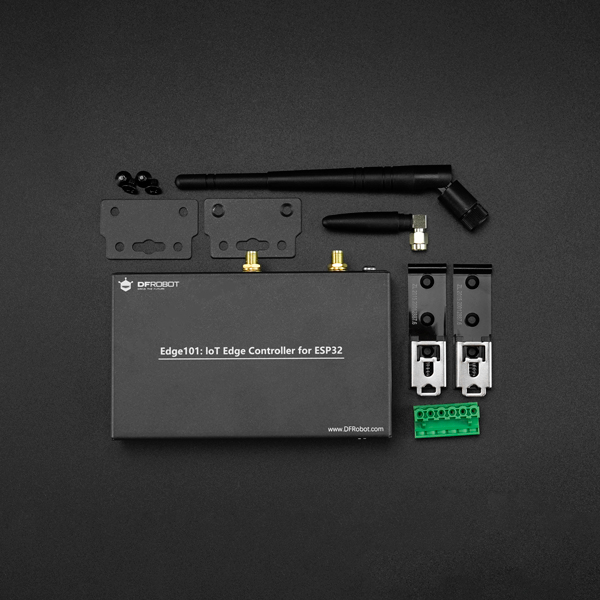

配送清单
- EDGE101 ESP32 可编程控制器（4G CAT1）× 1
- 2.4G Wi-Fi 增益胶棒天线 × 1
- 4G 增益胶棒天线 × 1
- 5.08-6P 接线柱插头 × 1
